Jak na vložkování komínu?

03.10.2023

Jak na vložkování komínu?

Bezpečné a správné topení je vždy navázáno na správnou funkci komínu. Zděný komín lze vložkováním jednoduše opravit tak, aby splňoval veškeré podmínky pro perfektní odtah spalin. Přečtěte si jednoduchý postup, jak při vložkování komínu postupovat.

Vložkování zděného komínu

Vložkování nerezovými rourami je postup opravy původního, zděného komínu, který je rozměrově a svisle vyhovující pro osazení vložky. Pokud komín rozměrově nevyhovuje, je třeba ho nejprve vyfrézovat. Vložkování nerezovými rourami je postup opravy původního, zděného komínu, který je rozměrově a svisle vyhovující pro osazení vložky. Pokud komín rozměrově nevyhovuje, je třeba ho nejprve vyfrézovat.

Osazení nerezové vložky do komínu

V případě, že rozměr zděného komínu je dostatečně velký, je vhodné nerezovou komínovou vložku osadit do izolační skořepiny (FU3925). Izolace má tl. 25mm, zajistí stabilnější teplotu spalin, tedy optimální tah a snížení kondenzace. Pro její použití musí být tedy komín větší alespoň o 60mm, než je vnitřní průměr vložky. V tomto případě je také vhodné pro vystředění použít sponu (FU40). Spona se aplikuje cca každé 3-4 výškové metry.

Před samotnou aplikací nerezové komínové vložky je třeba zkontrolovat následující:

  • Svislost komínu (pro kontrolu svislosti se může použít jakákoliv trubka požadovaného vložkovaného průměru, kterou spustíte do komínu). Pokud není komín svislý, je možné použít nerezovou flexi hadici, nebo jejich kombinace.

  • Zda není do pláště komínu zazděný nějaký trám, nebo jiný hořlavý prvek.

  • Zda je stávající plášť komínu celistvý a nevykazuje trhliny nebo poškození.


Poté navrhneme vhodný průměr komínové vložky. Volíme podle připojovaného spotřebiče, výšky komínu. V případě požadavku dokážeme navrhnout a ověřit vhodný průměr pomocí výpočtu spalinové cesty.

Postup opravy:

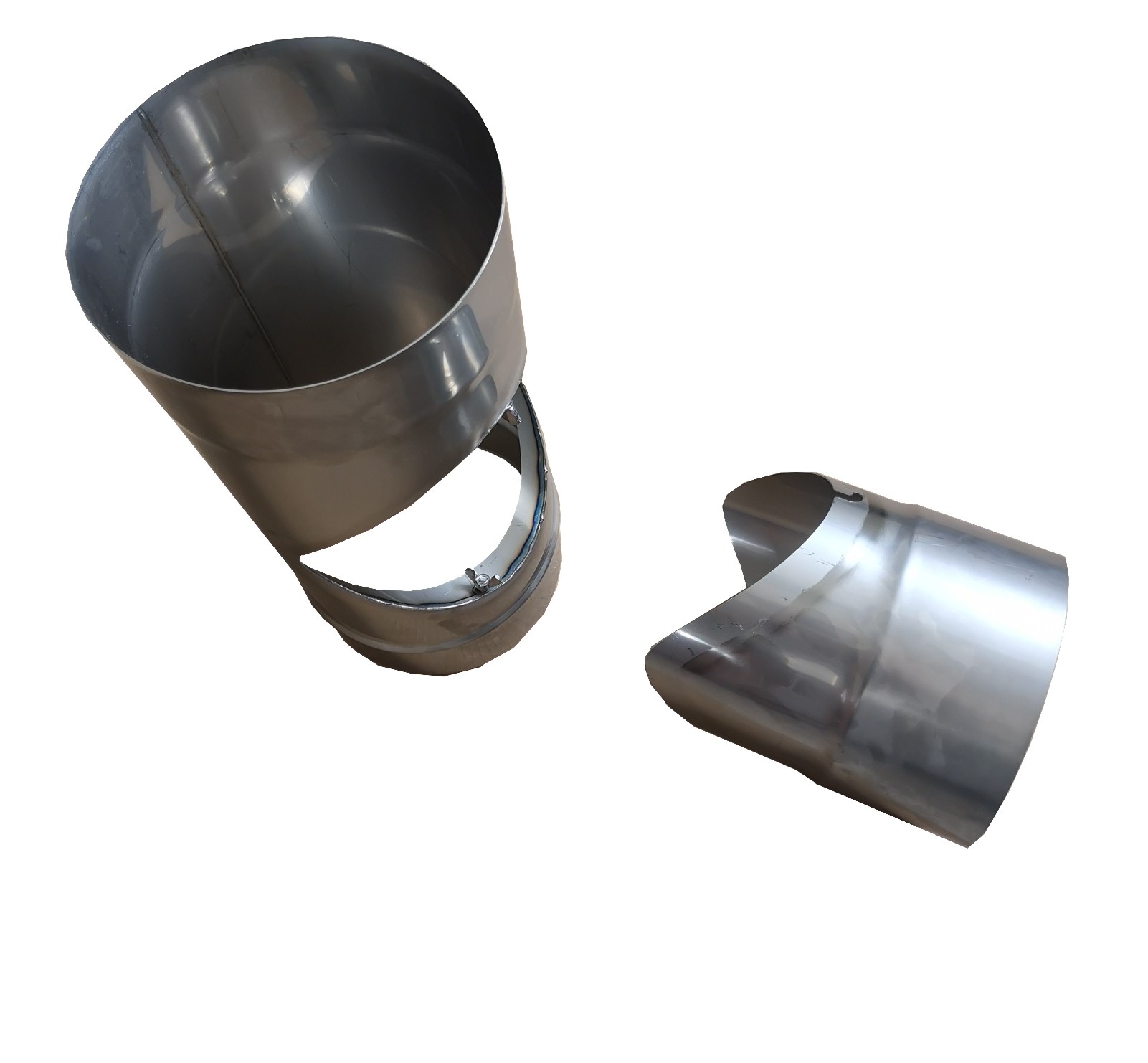

Do paty komínu osadíme kondenzační jímku (FU95B). Jímka je ve variantě s bočním vývodem, bez vývodu a se spodním vývodem.  Pro osazení jímky je třeba ve zdivu připravit otvor. Do jímky se zasune další prvek, a to čistící prvek (FU07). Čistícím prvkem probíhá kontrola paty komína a výběr sazí při čištění. Před tento díl se na vnější plášť vložkovaného komínu osadí komínová dvířka (FU13).  Poté dle potřeby se osadí nerezová trubka o délce 1000,500 nebo 250mm (EW02,EW03,EW04). Komínové vložky je možné krátit.  T-kus  volíme se sklonem dle požadavku spotřebiče 90°(FU15) nebo 45°(FU16). Pokud  nechcete bourat příliš velký otvor, můžete použít T Klix (FU06749).

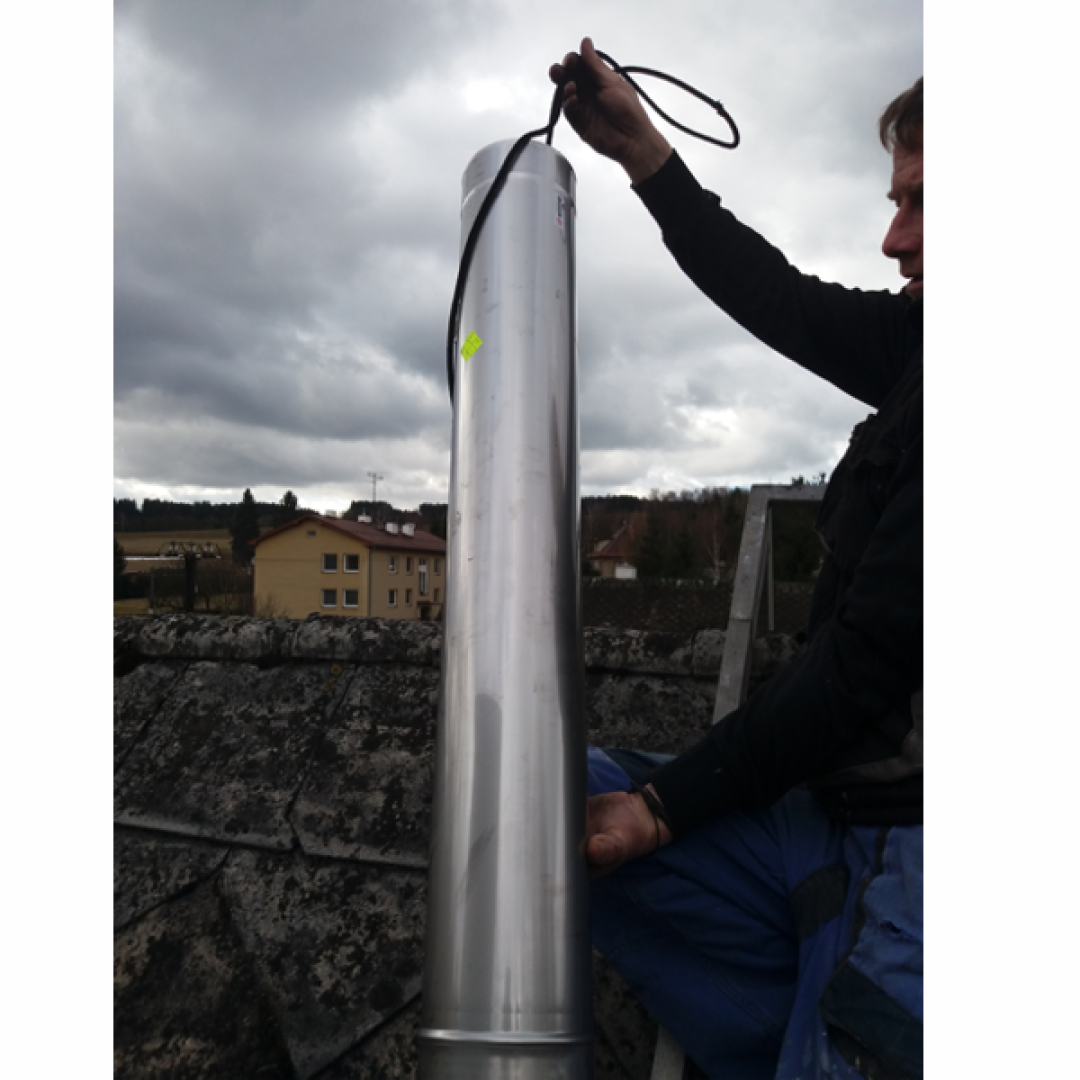

Tento díl má odnímatelnou vodorovnou část, tudíž se otvor v plášti komínu realizuje jen o trochu větší, než je svislý průměr vložky.  Tedy pro průměr 150mm stačí kruhový otvor max. 180mm (větší pro zajištění svislé dilatace T-kusu vůči stávajícímu zděnému komínu směrem vzhůru). Při použití klasického T-kusu a v případě, že komín není uvnitř rozměrově dostatečný, se otvor ve zdivu musí připravit na výšku alespoň 350mm. Pokud spouštíme vložky z ústí komínu, upevníme na požadovaný prvek (nejčastěji T-klix) háček na laně, kterým postupně celou sestavu spouštíme. Pro zajištění spojů je možné použít nerezové nýty (1-2 ks na spoj), případně stahovací spojku (Fu45).

Do T-kusu se napojuje spotřebič. Pokud je výstupní průměr komínové vložky odlišný s výstupním průměrem ze spotřebiče, použije se redukce (EWE). Na ní se pro správné připojení rozdílných materiálů, tedy nejčastěji nerezovou komínovou vložkou a černým kouřovodem od spotřebiče, může osadit dvojitá zděř (FU42). V případě požadavku na dopojení ke spotřebiči je možné použít nerezové díly nebo černou kouřovinu.
Poté plynule používáme nerezové roury požadovaných délek až po ústí. Na stávající ukončené zdivo komínu nad střechou se osadí kryt hlavice s límcem (FU25), přes který se protáhne poslední vložka. Na vložku se osadí límec, který zabraňuje zatékání dešťové vody, případně stříška.
Vložky se dodávají v tl.plechu 0,6mm (plyn, občasné topení dřevem), 0,8mm (dřevo), 1mm (uhlí). Záleží také na teplotě spalin, pokud je nižší, může se použít slabší plech.

Doporučení k provozu:
Topte kvalitním palivem, spotřebič provozujte ve správném režimu a komín pravidelně čistěte.

Návod na vložkování komínu ke stažení.
